- 產品名稱:錐形半印花墊圈www.yzsprings.com
英文名稱:French disc washer
標準:NFE25-511
規格: M2-30
材料: 304 316 和65MN
表面處理:發黑、電鍍,拋光

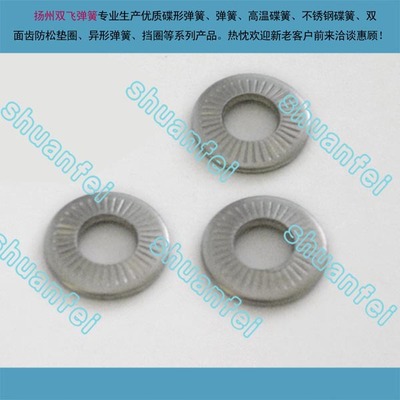

NFE25-511法式防松墊圈
是一款單面帶齒的防松防滑墊圈,產品款式有M紋路 S紋路 L 紋路 I 紋路 材質有304
316 和65MN鋼。產品廣泛用于電器,電梯,電塔,醫用機械配套上面等等 是一款碟型改良產品質量符合DIN6796標準,工作原理是利用產品在受力后反彈產生的張力起到防松 防滑的作用。NFE25-511法式墊圈標準參數表
規 格
d2外徑
d1內徑
s厚度
H max
H min
公斤/1000片
M3
8
3.1
0.5
1
0.8
0.2
M4
10
4.1
0.9
1.4
1.15
0.46
M5
12
5.1
1.1
1.8
1.45
0.8
M6
14
6.1
1.3
2.1
1.75
1.27
M8
18
8.2
1.4
2.35
1.9
2.22
M10
22
10.2
1.6
2.75
2.25
3.75
M12
27
12.4
1.8
3.1
2.6
6.38
M14
30
14.4
2.4
3.7
3.2
10.24
M16
32
16.4
2.8
4.1
3.6
13.03
M20
40
20.5
3.2
4.9
4.3
23.26
